FFC/FPC 커넥터 가이드: 피치, ZIF 잠금, 접점 방향 및 케이블 연결

FFC/FPC 커넥터를 선택할 때는 핀 수만 고려하는 것이 아니다. 올바른 커넥터는 케이블 피치, 전도체 측면, 케이블 두께, 삽입 방향, 접점 위치, 잠금 유형, 전류 용량, PCB 레이아웃 및 제품 환경과 반드시 일치해야 한다.

빠른 답변이 필요하다면 다음 규칙부터 시작하세요:

• 커넥터 피치를 케이블 피치와 정확히 일치시켜야 합니다.
• 삽입 후 노출된 전도체가 위로 또는 아래로 향하는지 확인하십시오.
• 케이블 방향에 따라 상단 접점, 하단 접점 또는 듀얼 접점을 선택하십시오.
• 민감한 케이블, 빈번한 조립 또는 소형 피치 설계에는 ZIF 커넥터를 사용하십시오.
• 주문 전에 케이블 두께를 확인하십시오. 특히 0.2mm, 0.3mm, 0.5mm FFC/FPC 케이블의 경우 더욱 신중히 확인하시기 바랍니다.
• 케이블에 전원, LED 백라이트 전원, 모터 제어 또는 배터리 관련 회로가 연결되어 있는 경우 각 접점의 현재 등급을 확인하십시오.
• 제품이 진동, 움직임 또는 반복적인 사용을 받을 경우 액추에이터 스타일과 잠금 강도를 확인하십시오.

이 가이드는 FFC 커넥터, FPC 커넥터 및 FPC/FFC 커넥터 실제 제품 디자인을 위해.

빠른 답변: FFC/FPC 커넥터 선택 방법

자세한 섹션을 검토하기 전에 이 빠른 선택 경로를 사용하세요:

선택 단계	확인할 사항	왜 중요한가
1. 케이블 유형	FFC 케이블, FPC 회로 또는 호환되는 플렉스 케이블	전도체 구조와 기계적 유연성을 결정한다.
2. 피치	0.3mm, 0.5mm, 0.8mm, 1.0mm, 1.25mm 또는 기타	커넥터 피치는 케이블 피치와 정확히 일치해야 합니다.
3. 핀 수	전도성 위치의 수	PCB 회로 및 케이블 설계와 일치해야 합니다.
4. 접촉 위치	상단 접점, 하단 접점 또는 듀얼 접점	케이블의 어느 쪽에 노출된 도체가 있는지 확인해야 합니다.
5. 잠금 스타일	ZIF, 비-ZIF, 플립 락, 슬라이드 락, 프론트 락, 백 락	조립 힘, 고정력 및 수명에 영향을 미친다.
6. 케이블 두께	일반적인 값으로는 0.2mm, 0.3mm, 0.5mm가 있다.	부적절한 두께는 접촉 불량이나 삽입 실패를 초래할 수 있습니다.
7. 현재 평점	신호만 또는 신호와 전원 함께	과열, 전압 강하 및 접촉 손상을 방지합니다.
8. 업로드 스타일	직각형, 수직형, SMT, 천공형 또는 하이브리드	PCB 레이아웃과 조립 공정과 일치해야 합니다.
9. 애플리케이션 환경	소비자, 자동차, 의료, 산업, 디스플레이, 카메라	내구성, 온도, 진동 및 잠금 기능에 영향을 미친다.

조달을 위해 가장 유용한 RFQ 세부 사항은 케이블 피치, 핀 수, 케이블 두께, 도체 측면, 접촉 방향, 장착 스타일 및 응용 분야이다.

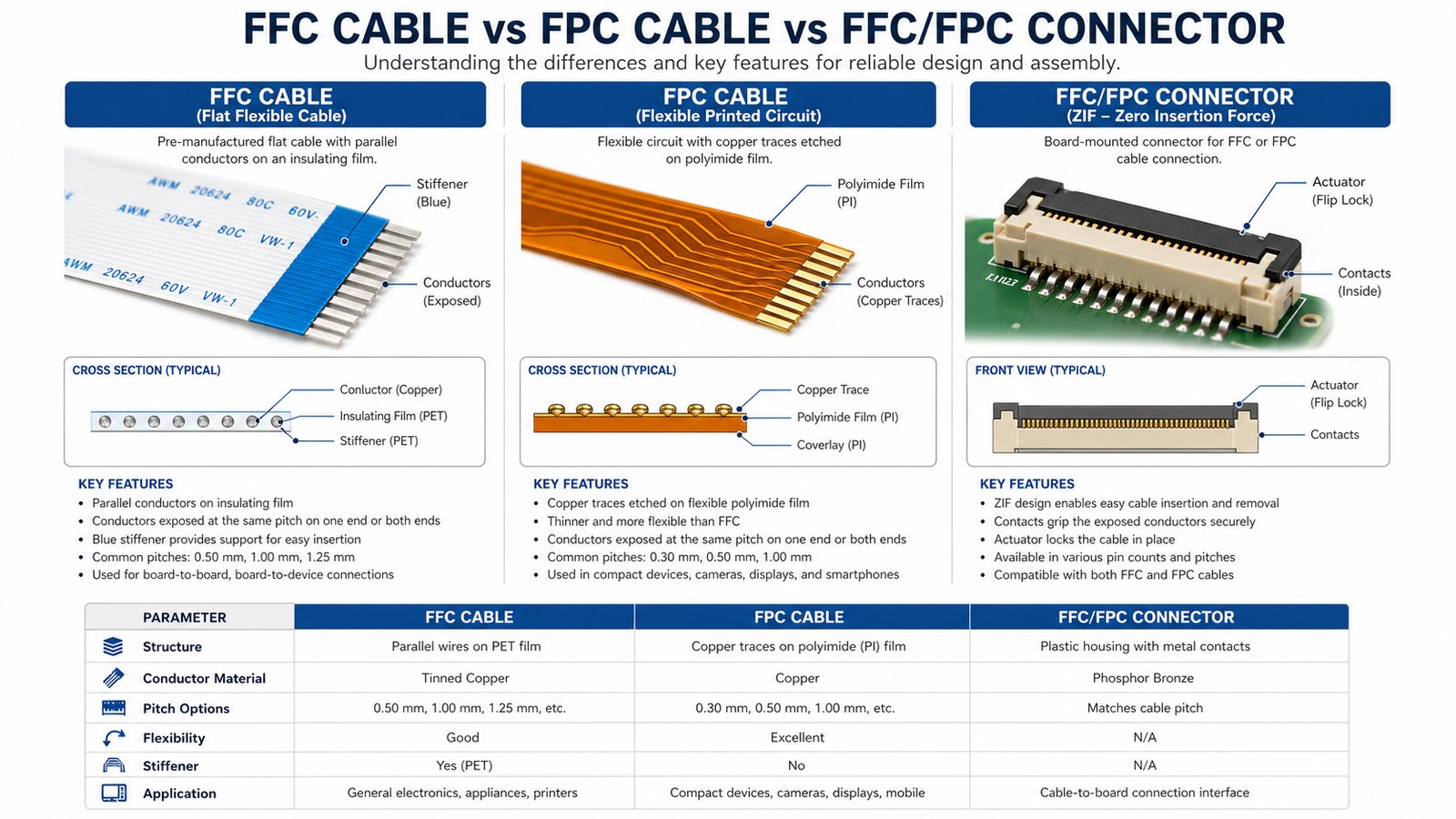

FFC vs FPC vs FPC/FFC 커넥터 정의

FFC 케이블이란 무엇인가요?

FFC는 유연 평면 케이블(Flexible Flat Cable)을 의미한다. FFC는 절연층 사이에 평행하게 배열된 도체로 구성된 평면 케이블이다. 제품이 두 개의 보드나 모듈 사이에 얇고 유연하며 공간을 절약할 수 있는 연결이 필요할 때 일반적으로 사용된다.

FFC 케이블은 주로 다음과 같은 용도로 사용됩니다:

• LCD 및 OLED 디스플레이
• 터치 패널
• 프린터 및 스캐너
• 카메라
• 노트북과 태블릿
• 의료기기
• 가전제품
• 자동차 내부 전자기기

FFC 케이블은 일반적으로 피치, 도체 수, 케이블 길이, 케이블 두께 및 노출된 도체 방향에 따라 표준화된다.

FPC란 무엇인가요?

FPC는 유연 인쇄 회로판을 의미한다. 단순한 평면 케이블과 달리 FPC는 인쇄된 구리 패턴이 있는 유연한 회로 기판이다. 이는 다양한 형태의 라인, 분기 회로, 강화재, 패드 및 때로는 부착된 부품을 포함할 수 있다.

FPC 회로는 설계가 다음과 같은 요구 사항을 충족할 때 자주 사용된다:

• 맞춤형 라우팅 형태
• 소형 제품 내부의 얇은 인터커넥트
• 고밀도 신호 라우팅
• 반복적인 굽힘 영역
• 통합 패드 또는 강화재
• 모듈-보드 연결

FPC 레이아웃은 맞춤 설정이 가능하기 때문에, 커넥터 선택은 FPC 도면, 패드 설계, 스트리퍼 두께 및 전도체 방향과 일치하는지 반드시 확인해야 한다.

FPC/FFC 커넥터란 무엇인가요?

FPC/FFC 커넥터는 플렉서블 평면 케이블 또는 플렉서블 인쇄 회로에 연결되도록 설계된 PCB 장착형 커넥터이다. 피치, 두께, 도체 배치 및 삽입 방식이 커넥터 사양과 일치할 경우 많은 커넥터들이 FFC와 FPC 케이블을 모두 수용할 수 있다.

이 용어는 여러 형태로 나타날 수 있다:

• FFC 커넥터
• FPC 커넥터
• FPC/FFC 커넥터
• FFC/FPC 케이블 커넥터
• 유연한 평면 케이블 커넥터
• 유연 인쇄 회로 기기 커넥터

소스팅 대화에서 이 이름들은 종종 서로 바꿔 쓰인다. 기술 도면은 이름보다 더 중요하다.

FFC/FPC 커넥터 선택 표

요구사항	추천 커넥터 선택	일반적인 사용 사례
매우 컴팩트한 보드 공간	0.3mm 또는 0.5mm 피치의 저프로파일 커넥터	모바일 기기, 카메라, 웨어러블 전자제품
일반 디스플레이 또는 터치 패널 연결	0.5mm 또는 1.0mm 피치 ZIF 커넥터	LCD 디스플레이, 터치 패널, 제어 패널
자주 조립하거나 섬세한 케이블	플립 락 또는 슬라이드 락이 있는 ZIF 커넥터	수리 가능한 모듈, 공장 조립, 테스트 장치
저비용 간단한 연결	삽입력이 허용되는 비-ZIF 커넥터	간단한 소비자 제품, 낮은 핀 수 설계
케이블은 진동을 겪을 수 있습니다.	강한 액추에이터, 잠금 탭 또는 강화된 고정식 유형	자동차, 산업용, 이동식 조립체
케이블 도체는 양방향으로 방향을 가질 수 있다.	이중 접점 커넥터	케이블 방향이 달라질 수 있는 레이아웃
동일한 플렉스에 파워 플러스 신호	더 높은 전류 접점, 더 넓은 패턴, 확인된 저전압 적용	배면, 배터리, 모터, 액추에이터, LED 모듈
자동화된 SMT 조립	테이프 앤 릴 포장의 SMT 직각 또는 수직 커넥터	대량 생산 PCB 조립
서비스 가능한 모듈	접근 가능한 액추에이터가 있는 ZIF 락	디스플레이, 카메라 모듈, 제어판

피치 선택: 0.3mm, 0.5mm, 0.8mm, 1.0mm 및 그 이상

피치는 인접한 도체 사이의 중심에서 중심까지의 거리를 말한다. 이는 조립 과정에서 피치를 잘못했을 경우 수정할 수 없기 때문에 가장 먼저 확인해야 할 사양 중 하나이다.

일반적인 FFC/FPC 커넥터 피치는 다음과 같습니다:

피치	일반적인 특성	일반적인 응용 프로그램
0.3 mm	매우 컴팩트하고 고밀도이며 정밀한 조립이 필요하다.	모바일 기기, 카메라, 컴팩트 모듈
0.5mm	밀도와 제조성의 균형이 널리 사용됨	디스플레이, 터치 패널, 소비자 전자제품
0.8mm	0.5mm보다 더 넓은 공간과 더 쉬운 조작	제어 모듈, 산업용 장치
1.0mm	강력하고, 수동 조립이 더 쉬우며, 디스플레이에서 흔히 사용됨	LCD 패널, 프린터, 가전제품
1.25mm 이상	더 높은 기계적 허용 오차와 더 높은 전류 잠재력	산업 제어, 자동차, 전력 관련 플렉스 연결

피치를 선택하는 방법

음높이를 다음에 따라 선택하세요:

• 사용 가능한 PCB 공간
• 필요한 핀 수
• 신호 밀도
• 조립 능력
• 케이블 가용성
• 접점당 필요한 전류
• 기계적 견고성

소형 소비자 기기의 경우 0.3mm 또는 0.5mm가 필요할 수 있다. 산업용, 자동차 및 서비스 제품의 경우에는 조립이 더 쉬우며 허용 오차도 더 넓은 0.8mm 또는 1.0mm를 사용하는 것이 좋다.

접점 위치: 상단 접점, 하단 접점 및 듀얼 접점

접점 위치는 커넥터가 삽입 후 케이블 도체에 접촉하는 지점을 나타냅니다. 이는 주문 오류의 가장 흔한 원인 중 하나입니다.

상단 연결 FFC/FPC 커넥터

상단 접점 커넥터는 커넥터 도면의 방향에 따라 삽입된 케이블의 상부 노출된 전도체와 접촉한다.

상단 접점 커넥터를 다음의 경우 사용하십시오:

• 삽입 후 노출된 도체 측면은 위쪽을 향한다.
• PCB 레이아웃은 케이블이 특정 방향으로 들어가야 한다.
• 제품 구조는 케이블을 커넥터 접점 위에 배치한다.

연결자가 케이블 측, PCB 측 또는 제품 조립 각도에서 볼 경우 “상단'을 다르게 해석할 수 있으므로 항상 제조업체의 도면을 확인하십시오.

하단 접점 FFC/FPC 커넥터

바닥 접점 커넥터는 삽입된 케이블의 하단에 노출된 전도체와 접촉한다.

아래 접점 커넥터를 다음 경우에 사용하십시오:

• 삽입 후 노출된 도체 측면은 아래쪽으로 향한다.
• 케이블은 전도체를 아래쪽으로 배치하는 방식으로 PCB 위에 접혀져 있다.
• PCB 레이아웃과 케이블 패스는 낮은 프로파일이 필요하다.

아래 접점과 위 접점 버전은 위에서 보면 비슷해 보일 수 있으므로, 사진만으로 판단하지 마세요.

이중 접점 FFC/FPC 커넥터

이중 접점 커넥터는 설계에 따라 양쪽 케이블 도체와 연결될 수 있는 접점 구조를 갖추고 있다. 이로 인해 일부 응용 분야에서 배치 오류의 위험을 줄이고 조립 과정을 단순화할 수 있다.

이중 접점은 다음 경우에 사용하십시오:

• 케이블의 방향은 어셈블리마다 다를 수 있습니다.
• 디자인에는 소스 조절의 유연성이 필요하다.
• 케이블은 전도체가 양쪽 방향으로 향하도록 삽입할 수 있다.
• 조립 오류 감소는 중요하다.

이중 접점 커넥터는 유용할 수 있지만, 가격이 더 비싸거나 높이 및 힘 특성이 달라질 수 있습니다. 단일 접점 커넥터를 교체하기 전에 도면을 확인하세요.

ZIF 대 비-ZIF FFC/FPC 커넥터

ZIF 커넥터란 무엇인가요?

ZIF는 제로 삽입력(Zero Insertion Force)을 의미한다. ZIF FFC/FPC 커넥터는 액추에이터나 잠금 장치를 사용하여 케이블을 매우 낮은 힘으로 삽입한 후 고정할 수 있다.

ZIF 커넥터는 일반적으로 다음 용도로 사용됩니다:

• 소형 피치 커넥터
• 고가의 핀 수를 가진 케이블
• 디스플레이 모듈
• 카메라 모듈
• 터치 패널
• 수리 가능한 모듈
• 수작업 또는 반자동 공정으로 조립된 제품

비-ZIF 커넥터란 무엇인가요?

비-ZIF 커넥터는 이미 접촉력이 있는 상태에서 케이블을 커넥터 안으로 밀어 넣어야 한다. 이 방법은 더 간단하고 비용이 저렴할 수 있지만, 삽입력이 더 높다.

비-ZIF 커넥터는 다음에 적합할 수 있습니다:

• 낮은 핀 수 설계
• 더 큰 피치 케이블
• 비용에 민감한 제품
• 결합 주기가 제한된 애플리케이션
• 케이블 삽입이 제어되고 반복 가능한 디자인

ZIF vs 비-ZIF 비교

기능	ZIF 커넥터	비-ZIF 커넥터
케이블 삽입력	낮음	더 높은
케이블 손상 위험	올바르게 사용하면 낮아진다	삽입이 불일치할 경우 더 높음
조립 속도	정밀 조립에 적합	간단하지만 더 많은 힘이 필요할 수 있다
비용	보통 더 높은	보통 더 낮음
소형 피치 적합성	강한 피팅	보다 관대하지 않다
서비스 가능성	더 나은	제한된
잠금 보안	액추에이터 설계에 따라 달라짐	접촉 유지에 따라 달라짐

케이블이 깨지기 쉬우거나 피치가 작고, 핀 수가 많거나 제품이 수리가 필요할 경우 ZIF를 사용하십시오. 설계가 간단하고 비용이 저렴하며 조립 힘이 허용 가능한 경우에는 비-ZIF를 사용하십시오.

잠금 타입 및 액추에이터 스타일

잠금 구조는 케이블을 삽입한 후 어떻게 고정되는지를 결정한다. 이는 조립 신뢰성, 진동 저항성 및 수리 용이성에 영향을 미친다.

일반적인 FFC/FPC 잠금 스타일에는 다음과 같은 것들이 있습니다:

잠금 타입	설명	베스트 피트
플립 락	액추에이터가 케이블을 클램핑하기 위해 열리고 닫히는 역할을 합니다.	디스플레이, 터치 패널, 일반 ZIF 애플리케이션
슬라이드 잠금	액추에이터가 케이블을 잠그도록 슬라이드한다.	컴팩트한 디자인, 제어된 조립
프론트 록	잠금 장치는 케이블 입구 측에서 접근 가능하다.	전면 접근이 가능한 디자인
백록	케이블 입구 측면 뒤에는 잠금 장치가 있습니다.	후면 액추에이터 접근이 가능한 레이아웃
마찰 잠금	케이블은 삽입 마찰에 의해 고정된다.	간단하고 저비용이며 ZIF가 아닌 응용 분야
강화 잠금	충격이나 진동에 대한 더 강한 유지력	자동차, 산업용, 이동 제품

선택 팁:

• 최종 제품 조립 시 접근이 용이한 액추에이터를 선택하십시오.
• 현장에서 커넥터를 수리해야 하는 경우, 작은 액추에이터는 피하십시오.
• 케이블이 움직이거나 진동을 받을 가능성이 있는 경우, 더 강한 고정력을 사용하십시오.
• SMT 조립을 위해 액추에이터가 열려 있는지 여부를 확인하십시오.
• 조립 작업자와 함께 권장되는 삽입 및 잠금 절차를 확인하십시오.

현재 등급: 신호, 전력 및 저등급

많은 FFC/FPC 커넥터는 저전류 신호 라인에 사용되지만, 일부 설계에서는 LED 백라이트 전원, 배터리 신호, 모터 제어, 히터 제어 또는 기타 전력 관련 회로를 포함하기도 한다. 이러한 경우 전류 정격이 매우 중요해진다.

커넥터를 선택하기 전에 다음 사항을 확인하세요:

• 접점당 정격 전류
• 현재 전류를 흐르고 있는 접촉자 수
• 온도 상승 한계
• 케이블 도체의 너비와 구리 두께
• FPC 트레이스 폭 및 구리 두께
• 접촉 도금
• 주변 온도
• 접속된 접점들이 동시에 전류를 흐르고 있는지 여부

커넥터가 하나의 접점으로 전체 케이블 전류를 전달할 수 있다고 가정하지 마십시오. 일반적으로 정해진 시험 조건 하에서 각 접점당 전류 용량이 명시됩니다. 실제 제품 사용 환경에서는 용량 감소가 필요할 수 있습니다.

전력 또는 혼합 신호/전력 설계의 경우, RFQ 시 케이블 도면과 전류 요구 사항을 함께 제출하시기 바랍니다. 이는 과열, 전압 강하 또는 조기 접점 마모를 방지하는 데 도움이 됩니다.

케이블 두께 및 강화재 호환성

FFC/FPC 커넥터는 특정 케이블 두께 범위에 맞게 설계되어 있습니다. 일반적인 값은 다음과 같습니다:

• 0.2 mm
• 0.3 mm
• 0.5mm
• 0.8mm

FPC 회로의 경우, 삽입 끝 부분에는 종종 강화재가 포함된다. 전체 삽입 두께는 플렉서블 회로와 강화재 재료를 합친 값일 수 있다. 이 값은 커넥터 사양과 일치해야 한다.

케이블이 너무 얇다면:

• 접촉력이 약할 수 있다.
• 케이블이 커넥터 내부에서 움직일 수 있습니다.
• 간헐적인 신호가 발생할 수 있습니다.

케이블이 너무 두꺼우면:

• 케이블이 완전히 삽입되지 않을 수 있습니다.
• 액추에이터가 닫히지 않을 수 있습니다.
• 접촉부나 잠금 부품이 손상될 수 있습니다.

케이블 두께, 노출된 도체 길이, 강화재 두께 및 권장 삽입 깊이는 항상 확인하십시오.

부착 방식: 직각, 수직, SMT 및 천공

FFC/FPC 커넥터는 일반적으로 PCB 레이아웃을 고려하여 선택된다.

직각 커넥터

직각 커넥터는 케이블을 PCB와 평행하게 연결할 수 있게 해줍니다. 이는 저프식 제품, 디스플레이 및 소형 전자 모듈에서 흔히 사용됩니다.

수직 커넥터

수직 커넥터는 케이블을 PCB에 수직으로 연결할 수 있게 해줍니다. 케이블이 위쪽으로 이동해야 할 때나 커넥터 주변의 회로판 공간이 제한된 경우 유용하게 사용될 수 있습니다.

SMT 커넥터

SMT 커넥터는 자동화된 PCB 조립과 컴팩트 설계에 적합합니다. 솔더 패드 레이아웃, 피크 앤 플레이스 패키징, 리플로우 프로파일 및 코플라너리 요구 사항을 확인하십시오.

통공 또는 하이브리드 커넥터

통공 또는 하이브리드 고정 방식은 더 큰 피치나 높은 응력이 필요한 일부 애플리케이션에서 기계적 강도를 향상시킬 수 있다. 케이블이 자주 다루어지거나 진동이 문제인 경우 유용할 수 있다.

FFC/FPC 커넥터의 일반적인 응용 분야

디스플레이 및 터치 패널

FFC/FPC 커넥터는 LCD, OLED 및 터치 패널 모듈을 메인 PCB에 연결하는 데 널리 사용된다. 이러한 설계는 일반적으로 작은 피치, 낮은 프로파일, ZIF 잠금 장치, 그리고 신중한 도체 배향이 필요하다.

카메라 모듈

카메라 모듈은 일반적으로 정밀한 피치와 높은 핀 수를 가진 컴팩트 FPC 커넥터를 사용한다. 신호 무결성, 케이블의 유연성, 커넥터 높이는 중요한 요소이다.

프린터 및 스캐너

프린터와 스캐너는 헤드, 센서, 제어 보드 및 디스플레이 패널을 이동시키기 위해 FFC 케이블을 사용합니다. 커넥터 고정 상태와 반복적인 유연한 움직임을 확인해야 합니다.

자동차 전자 제품

자동차 디스플레이, 제어판, 내장 모듈, 센서 및 인포테인먼트 시스템에는 FFC/FPC 커넥터가 사용될 수 있다. 진동, 온도, 유지력 및 생산 일관성은 중요한 요소이다.

의료기기

의료 기기는 종종 컴팩트하고 신뢰할 수 있으며 수리 가능한 인터커넥트를 필요로 한다. 케이블의 방향, 잠금 장치의 안정성 및 안정적인 접촉 저항을 확인해야 한다.

산업 제어

산업용 컨트롤러, HMI 패널, 계기 및 측정 장비는 내부 보드-모듈 간 배선에 FFC/FPC 커넥터를 사용할 수 있다. 내구성과 조립 접근성이 중요하다.

일반적인 FFC/FPC 커넥터 선택 시 흔히 범하는 실수

오류 1: 핀 수는 맞지만 피치는 맞지 않음

두 개의 커넥터는 핀 수는 같을 수 있지만 피치가 다를 수 있다. 30핀 0.5mm 커넥터는 30핀 1.0mm 케이블과 호환되지 않는다.

오류 2: 잘못된 접촉 방향 선택

상단 접점과 하단 접점 버전은 비슷해 보일 수 있습니다. 노출된 전도체 측이 커넥터 접점에 맞지 않으면 케이블이 작동하지 않습니다.

오류 3: 케이블 두께 무시하기

케이블 두께는 접점력과 액추에이터의 닫힘에 영향을 미칩니다. 특히 강화재가 있는 FPC 회로의 경우, 항상 커넥터 사양을 확인하십시오.

오류 4: 섬세한 정밀 케이블에 ZIF가 아닌 제품을 사용하는 것

미세 페치 케이블은 높은 삽입력으로 인해 손상될 수 있다. ZIF는 일반적으로 민감하고 고밀도 설계에 더 안전하다.

오류 5: 액추에이터 접근을 잊어버리기

커넥터는 전기적으로는 정확할 수 있지만, 제품 조립 후에는 잠그기가 불가능할 수 있습니다. PCB 레이아웃을 최종화하기 전에 접근 방향을 확인하세요.

오류 6: 신호 커넥터가 전력을 전달할 수 있다고 가정하다

플렉스 케이블에 전원을 공급할 경우, 전류 정격, 온도 상승, 도체 폭 및 접촉 감소율을 확인하십시오.

오류 7: 외관만을 기준으로 커넥터를 교체하는 것

비슷해 보이는 FFC/FPC 커넥터는 피치, 높이, 접점 위치, 액추에이터 유형, 케이블 두께 및 패드 배치가 다를 수 있습니다. 항상 도면을 비교하십시오.

FFC/FPC 커넥터 견적 요청 방법

소울인에서 올바른 FFC/FPC 커넥터를 추천할 수 있도록 다음 정보를 최대한 많이 보내주세요:

RFQ 항목	예시 정보
커넥터 유형	FFC 커넥터, FPC 커넥터, FPC/FFC 커넥터
피치	0.5mm, 1.0mm 또는 기타
핀 수	10핀, 20핀, 30핀, 40핀 등.
접촉 위치	상단 접점, 하단 접점 또는 듀얼 접점
잠금 스타일	ZIF 플립락, 슬라이드락, 비-ZIF, 강화 잠금
케이블 두께	0.2mm, 0.3mm, 0.5mm 또는 도면 값
케이블 도체 측	같은 쪽, 반대쪽, 노출된 쪽 위/아래
업로드 스타일	SMT 직각형, SMT 수직형, 천공형, 하이브리드
현재 요구 사항	신호 전원, 전기 접점, 접점당 전류
PCB 레이아웃	그림, 발자국 또는 기존 부품 번호
애플리케이션	디스플레이, 터치 패널, 카메라, 자동차, 의료, 산업
수량	샘플 수량 및 대량 생산 예상

기존의 커넥터 부품 번호, 케이블 샘플, PCB 도면 또는 FPC 도면이 있다면 문의 시 함께 제출해 주세요. 명확한 도면은 접촉 방향과 두께 오류를 피하는 가장 빠른 방법입니다.

soulin FFC/FPC 커넥터 지원

soulin은 제품 개발, 샘플 빌드, 교체 소싱 및 대량 생산을 위한 FFC/FPC 커넥터 선택을 지원할 수 있습니다. 표준 FFC 커넥터가 필요하든 플렉스 케이블을 PCB 레이아웃에 맞추는 데 도움이 필요하든, 저희 팀은 주요 치수를 검토하고 적합한 커넥터 옵션을 추천해 드릴 수 있습니다.

당사에 피치, 핀 수, 케이블 두께, 접점 방향 및 애플리케이션 요구 사항을 알려주세요. 커넥터가 상단 접점, 하단 접점, 듀얼 접점, ZIF, 비-ZIF, 직각형, 수직형 또는 조립용으로 강화된 형태여야 하는지 확인하는 데 도움을 드릴 수 있습니다.

자주 묻는 질문

결론

FFC/FPC 커넥터 선택은 케이블에서 시작하지만, 여기서 끝나지 않는다. 피치, 핀 수, 접점 위치, ZIF 또는 비-ZIF 잠금 방식, 액추에이터 접근성, 전류 용량, 케이블 두께, PCB 장착 방식 등 모든 요소가 최종 조립의 안정적인 작동 여부에 영향을 미친다.

단순한 신호 연결의 경우 표준 ZIF 또는 비-ZIF FFC/FPC 커넥터로 충분할 수 있다. 디스플레이, 카메라, 자동차 전자 장치, 의료 기기 및 산업용 제어 장치의 경우에는 세부 사항이 더 중요하다. 피치, 접점 방향 또는 케이블 두께에 미묘한 차이가 있을 경우 조립 불량이나 간헐적인 현장 문제를 일으킬 수 있다.
