موصلات الطيران هي الخيار المفضل عندما تحتاج إلى توصيلات كهربائية آمنة وموثوقة، خاصةً في البيئات الصعبة. يتميز قابس موصل الطيران من سلسلة GX بهيكله المتين المصنوع من سبائك الزنك وعازل الباكليت وملامساته النحاسية. تضمن آلية القفل الملولبة ثبات قابس موصل موصل الطيران حتى أثناء الاهتزاز أو الحركة. وبفضل شهادات UL وIATF 16949 وRoHS وISO، يمكنك أن تثق في أن موصلات الطيران هذه تلبي المعايير العالية للسلامة والجودة.
اشتر موصلات الطيران من سلسلة GX
توفر شركة Soulin موصلات الطيران الدائرية GX، ومقابس اللوحات، ومقابس الكابلات، وأزواج التزاوج، ومنتجات تجميع الكابلات ذات الصلة للمعدات الصناعية.
الوجبات الرئيسية
موصلات الطيران سلسلة GX Series GX قوية وتدوم طويلاً. تعمل بشكل جيد في الأماكن الصعبة مثل المصانع والطائرات.
اختر نوع موصل GX الذي يناسب مهمتك. استخدم موصلات مستقيمة إذا كنت تريد الأمور بسيطة. استخدم موصلات بزاوية قائمة إذا كانت المساحة ضيقة. استخدم الموصلات ذات الوصلات التناكبية للمهام الخارجية.
تأتي هذه الموصلات بأحجام مختلفة مثل GX12 و GX16 و GX20. كما أن لها إعدادات سنون مختلفة. يمكنك اختيار الأنسب لمشروعك.
ابحث عن موصلات ذات تصنيفات IP عالية. هذا يبعد الغبار والماء. وهو مهم للاستخدام الخارجي أو في المصنع.
انظر دائماً إلى تصنيفات الجهد والتيار قبل التركيب. هذا يساعد في الحفاظ على سلامة الأشياء وعملها بشكل صحيح.
نظرة عامة على موصلات الطيران
تعتبر موصلات الطيران مهمة في العديد من المجالات. يمكنك العثور عليها في المصانع والطائرات والآلات. سلسلة GX من سولين مميز لأنه يحتوي على غلاف معدني متين. كما أنه يستخدم نظام قفل ملولب قوي وله خيارات مختلفة من المسامير. تضمن هذه الموصلات الدائرية بقاء الأسلاك متصلة. ولهذا السبب يحب المهندسون والبناؤون استخدامها.
أنواع السلسلة GX
هناك العديد من موصلات الطيران من سلسلة GX التي يمكنك اختيارها. كل واحدة منها جيدة لوظيفة معينة:
موصّل GX مستقيم: قابس الطيران هذا بسيط. يمكنك وضعه في معظم الأماكن دون مشاكل.
موصل GX بزاوية قائمة الزاوية GX: هذا يوفر المساحة. إنه جيد عندما لا يكون لديك مساحة كبيرة.
موصل مفصل بعقب المفصل: هذا النوع يحمي من الغبار والماء. يمكنك استخدامه في الخارج أو في الأماكن الوعرة.
موصل ثنائي الفينيل متعدد الكلور: يوضع هذا على لوحات الدوائر المطبوعة. تتيح لك إجراء توصيلات سريعة.

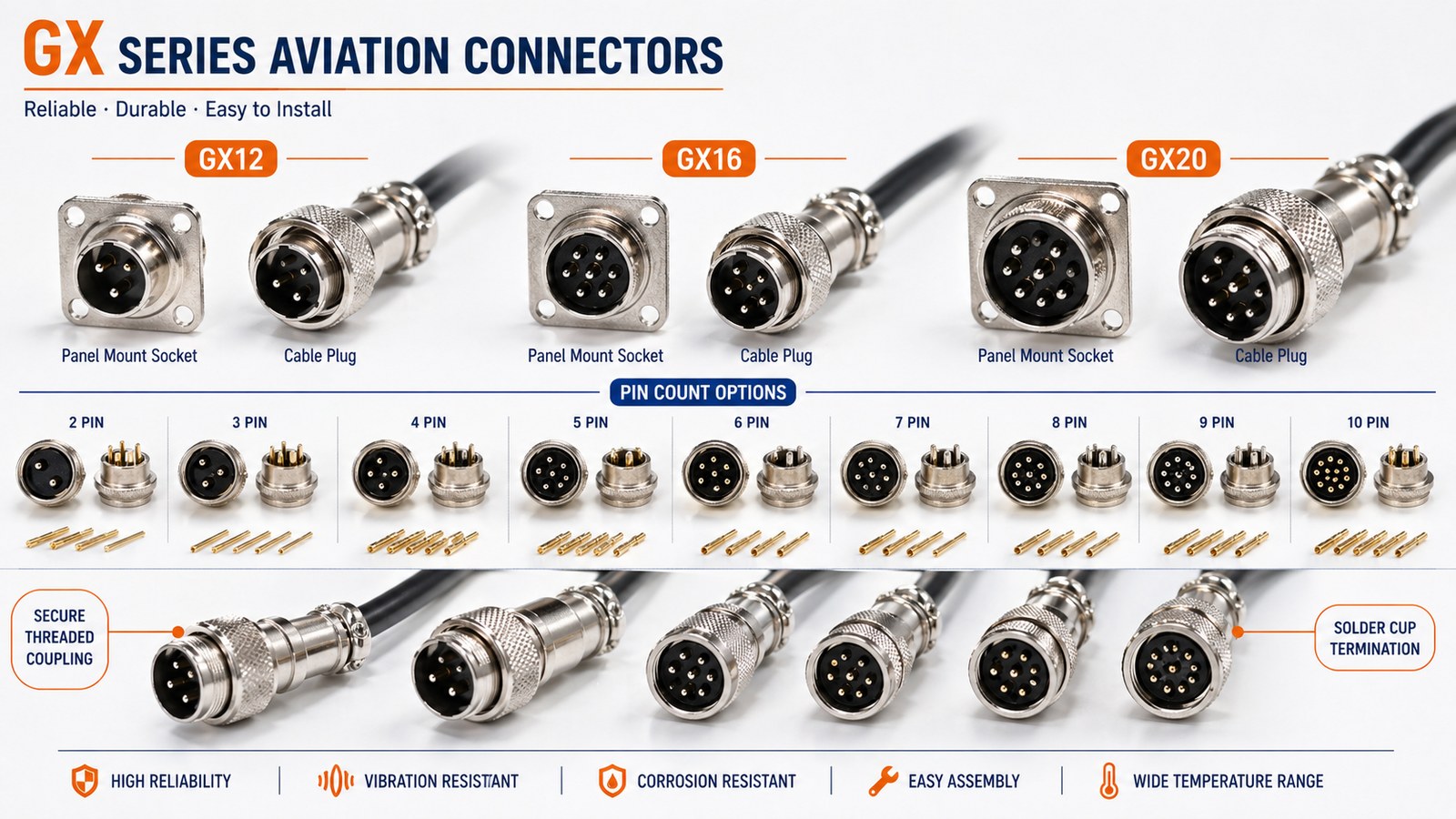

لدى سولين طرازات موصل الطيران GX12 و GX16 و GX20. هذه الموصلات الدائرية مستقرة وتعمل بشكل جيد. يمكنك الاعتماد على أجزائها المقاومة للماء والأقفال القوية.
تكوينات الدبوس
تمنحك موصلات الطيران من سلسلة GX Series للطيران العديد من خيارات المسامير. يمكنك اختيار موصلات ذكر أو أنثى للجزء الثابت أو المتحرك. يساعد ذلك على إيقاف التقصير الكهربائي، حتى مع الفولتية العالية. في معظم الأحيان، يوضع الموصل الذكر في مصدر الطاقة. ويوضع الموصل الأنثوي على الكابل. بهذه الطريقة، يبقى نظامك آمناً ويعمل بشكل جيد.
الموصل | القطر | عدد الدبابيس | الفولتية المقدرة | السعة الحالية | مستوى IP | تحمل الجهد | التطبيقات النموذجية |
|---|---|---|---|---|---|---|---|
GX12 | 12 مم | 2 إلى 8 | 125 V | 3 أ- 5 أ | IP60-IP67 | تيار متردد 1500 فولت/دقيقة | معدات الصوت/الفيديو، وأجهزة الاستشعار، والإلكترونيات الصغيرة |
GX16 | 16 مم | 2 إلى 14 | 125 V | 3 أ- 5 أ | IP60-IP67 | تيار متردد 500 فولت/دقيقة | الفضاء، والآلات الصناعية، وأنظمة الطاقة العالية |
GX20 | 19 مم | 2 إلى 15 | 125-250v | 3 أ- 5 أ | IP60-IP67 | تيار متردد 1500 فولت/دقيقة | معدات الاتصالات، وأنظمة الملاحة، والمعدات الطبية |
خيارات الحجم
تأتي موصلات الطيران من سلسلة GX بأحجام مختلفة. الأكثر استخداماً هي GX12 و GX16 و GX20. كل منها يناسب فتحة معينة:
نوع الموصل | الحجم الافتتاحي |
|---|---|
GX12 | 12 مم |
GX16 | 16 مم |
GX20 | 19 مم |
تمنحك نماذج قابس موصل موصل الطيران من سولين الكثير من الخيارات. يمكنك اختيار الحجم المناسب وعدد المسامير المناسبة لمشروعك. هذه الموصلات الدائرية جيدة للمصانع والمستشفيات والسيارات. تساعدك أغلفتها المعدنية القوية وأقفالها المحكمة على صنع معدات آمنة وثابتة.
ميزات قابس موصل موصل الطيران
المتانة
تريد أن يدوم قابس موصل الطيران الخاص بك لفترة طويلة. تستخدم سلسلة سولين GX غلاف من سبائك الزنك وعازل من الباكليت. تساعد هذه المواد على حماية الموصل من الصدمات والسقوط. الملامسات مصنوعة من النحاس أو النحاس الأصفر مع طلاء خاص. يساعد ذلك على منع الصدأ ويحافظ على قوة التوصيل.
المكوّن | المواد |
|---|---|
شيل | سبيكة الزنك |
الإسكان | باكليت |
العازل | باكليت أسود |
جهات الاتصال | نحاس أصفر 、برونز فوسفوري |
الإكسسوارات | المطاط |
هذا المزيج من المواد يساعد الموصل على التعامل مع الاهتزاز والتغيرات في درجات الحرارة. يمكنك استخدام هذه الموصلات في المصانع والسيارات والطائرات. تستخدم سلسلة GX مادة PVC جيدة للعزل. وهذا يجعلها تدوم لفترة أطول وتبقى قوية. يختار العديد من المهندسين هذه الموصلات لأنها تعمل بشكل جيد في جميع أنواع الأماكن.
نصيحة: إذا كنت بحاجة إلى موصل للأماكن الصعبة، تحقق من المواد. يمكن أن يساعدك قابس موصل الطيران المناسب في تجنب الإصلاحات.
المواصفات الكهربائية
يجب أن تعمل موصلات الطيران مع احتياجات كهربائية مختلفة. تحتوي سلسلة GX على العديد من أعداد المسامير والتصنيفات الحالية. يمكنك اختيار موصل بسيط ثنائي السنون أو موصل أكبر بـ 10 سنون. يوضح الجدول أدناه المواصفات الكهربائية المعتادة:
عدد جهات الاتصال | التيار المقنن | الفولتية المقدرة | مقاومة العزل |
|---|---|---|---|
2 دبوس | 7A | 125V | 1500 متر مكعب |
3 دبوس | 7A | 125V | 1500 متر مكعب |
4 دبوس | 5A | 125V | 1500 متر مكعب |
5 دبوس | 4A | 125V | 1500 متر مكعب |
6-10 دبوس | 4A | 125V | 2000 ميغا أوم |
تتميز هذه الموصلات بمقاومة عزل عالية. وهذا يعني فرصة أقل لحدوث دوائر قصيرة. تناسب تصنيفات التيار والجهد معظم الوظائف. تعمل سلسلة GX في الأماكن الساخنة والباردة. على سبيل المثال، موصل GX16 يعمل من -55 درجة مئوية إلى +120 درجة مئوية. وهذا يجعلها جيدة للاستخدام الداخلي والخارجي.
آلية القفل
أنت بحاجة إلى موصل يبقى ثابتاً في مكانه. تحتوي سلسلة GX على نظام قفل معدني ملولب. يحافظ هذا التصميم على قابس موصل الطيران محكم الإغلاق، حتى في حالة اهتزاز الأشياء. تقوم بلف الموصل لقفله. وهذا يمنعه من الارتخاء عن طريق الخطأ.
توفر القارنة الملولبة ثباتاً قوياً.
مقاومة الاهتزاز تحافظ على سلامة التوصيلات.
سهل الارتداء والخلع.
يحب العديد من المهندسين نظام القفل هذا لأنه موثوق. يمكنك استخدام هذه الموصلات في السيارات والطائرات والآلات الكبيرة.
المقاومة البيئية
غالبًا ما تواجه موصلات الطيران الغبار والماء والحرارة. تحمي سلسلة GX من هذه المشاكل. يحجب الغلاف المصنوع من سبائك الزنك والأجزاء المطاطية الغبار والماء. بعض الموديلات مقاومة للماء، لذا يمكنك استخدامها في الخارج.
ملاحظة: تحقق دائمًا من تصنيف IP قبل اختيار موصل للأماكن الرطبة. يحافظ قابس موصل الطيران المناسب على سلامة نظامك.
تفي سلسلة GX Series بقواعد الصناعة الصارمة. وتشمل هذه القواعد ISO 9001 للجودة، وIATF 16949 للسيارات، وUL للسلامة، و RoHS للبيئة.
التصديق | يشير إلى |
|---|---|
أنظمة إدارة الجودة | |
معايير صناعة السيارات | |
الامتثال لمعايير السلامة | |
الامتثال للوائح البيئية |
يمكنك التأكد من أن قابس موصل الطيران الخاص بك يفي بمعايير السلامة والجودة العالمية.
التطبيقات
صناعة الطيران
موصلات الطيران في العديد من أنظمة الطيران. فهي تساعد على إبقاء الأسلاك متصلة في الطائرات والطائرات بدون طيار. لا تنفك هذه الموصلات عند اهتزاز الأشياء. قابس موصل الطيران من سلسلة GX صغير وخفيف. وهي تحمي من الماء والغبار. وهذا يحافظ على سلامة الأشخاص.
مجال التطبيق | متطلبات الأداء |
|---|---|
الطيران والفضاء | حماية جيدة، ومقاومة للاهتزاز، وصغر الحجم، وخفة الوزن، ومقاومة للماء، وموصلية كهربائية مستقرة، وتوصيلات عالية السرعة، وعالية النطاق الترددي، ومنخفضة الكمون |
التوصيلات الكهربائية | متين للبيئات القاسية والربط البيني الموثوق به للأسلاك والكابلات |
نصيحة: اختر موصلات لا تنفك عند اهتزاز الأشياء. هذا يمنع فصل الأسلاك عن طريق الخطأ.
الأتمتة الصناعية
ترى سلسلة GX في لوحات التحكم والمستشعرات. تساعد هذه الموصلات الآلات على العمل بشكل جيد. يمكنها التعامل مع الصدمات والاهتزازات. يتيح لك تصميم المسامير تغيير الإعدادات بسهولة. يمكنك استخدامها في الماكينات البسيطة أو الكبيرة.
مجال التطبيق | المزايا |
|---|---|
التحكم الآلي | توفر توصيلات كهربائية موثوقة في البيئات القاسية. |
الإنتاج الذكي | يتحمل فترات طويلة من الاهتزازات والصدمات. |
الآلات الصناعية | مثالية للاستخدام في لوحات التحكم والمستشعرات والمشغلات. |
تُستخدم في لوحات التحكم والآلات الذكية.
تصميم قوي يتعامل مع الاهتزاز والأماكن الرطبة.
جيدة لوظائف المصانع الصعبة.
الميزة | الوصف |
|---|---|
تصنيف الحماية | IP55/IP68، مناسبة للغمر في الماء، مثالية للأنظمة البحرية أو تحت الماء. |
جودة المواد | تضمن التلامسات النحاسية توصيلًا عاليًا، مما يقلل من فقدان الطاقة، وهو أمر بالغ الأهمية لتطبيقات الطيران والتطبيقات كثيفة الطاقة. |
القدرة على التكيف | يسمح تصميم السنون المعياري بتخصيص عدد السنون (2-15)، مما يسهل التكيف مع متطلبات النظام المتطورة. |
ملاحظة: اختر الموصلات ذات تصنيف IP55 أو IP68 للأماكن الرطبة أو المتربة.
السيارات
تُستخدم موصلات الطيران في السيارات والشاحنات. تقوم بتوصيل الأسلاك والمستشعرات. تحتوي سلسلة GX على أغلفة معدنية قوية. لا تنكسر هذه الموصلات عندما تكون الطرق وعرة. كما أنها تحمي من الغبار والماء.
الميزة | الوصف |
|---|---|
السعة الحالية | حتى 5 أمبير |
قطر السلك الخارجي | لا يتجاوز 5 مم |
تصنيف الحماية | IP55 (حماية من الغبار والرطوبة) |
مقاومة الاهتزازات | ممتاز |
مادة الغلاف | غلاف معدني قوي للحماية من الصدمات والأضرار الميكانيكية |
التطبيقات | تستخدم في المعدات الصناعية، وأجهزة الاستشعار، وأنظمة التيار المنخفض، والمعدات الطبية، وصناعات السيارات. |
صُنعت لأول مرة للطائرات العسكرية في ثلاثينيات القرن العشرين.
تُستخدم الآن في السيارات والأدوات الطبية والقطارات.
نصيحة: تحقق دائماً من الغلاف والتصنيف قبل اختيار موصلات السيارات. يساعد ذلك على إيقاف المشاكل الناتجة عن الاهتزاز أو الصدمات.
المعدات الطبية
تساعد موصلات الطيران الأجهزة الطبية على العمل بأمان. يتم استخدام قابس موصل الطيران من سلسلة GX في الأدوات المعملية وأجهزة الاختبار الميدانية. تمنع هذه الموصلات الماء والغبار. لا تنكسر عند اهتزازها أو سقوطها. وهذا يساعد الأطباء والممرضات على البقاء في أمان.
- تُستخدم موصلات الطيران من سلسلة GX في الأدوات الطبية لأنها تدوم طويلاً.
فهي تبقي الأسلاك متصلة، وهو أمر مهم للسلامة.
تفي الموصلات بقواعد السلامة وتحمي من الماء والغبار والاهتزاز.
بعض الأجهزة الطبية التي تستخدم هذه الموصلات هي
أدوات اختبار مثل موازين الحرارة ومقاييس التدفق.
آلات المختبرات التي تحتاج إلى تغييرها كثيراً.
المختبرين الميدانيين المستخدمين في العديد من الوظائف.
ملاحظة: استخدم دائماً الموصلات التي تستوفي قواعد السلامة في الأدوات الطبية. هذا يحافظ على سلامة الأشخاص.
استخدامات أخرى
توجد موصلات الطيران في العديد من الأماكن الأخرى. فهي تعمل في القطارات والقوارب والمعدات الخارجية. تبقى هذه الموصلات مقفلة ولا تنفك. وهذا يساعد الآلات على العمل بشكل جيد في الأماكن الصعبة.
تُستخدم في أجهزة التحكم في القطارات ومعدات القوارب.
جيد للأضواء الخارجية ومعدات الاتصالات.
يساعد على إبقاء الأسلاك متصلة عندما تتحرك الأشياء أو يكون الطقس سيئاً.
نصيحة: بالنسبة للمعدات الخارجية أو المتحركة في الهواء الطلق، اختر الموصلات ذات الأصداف القوية والتصنيفات العالية.
دليل الاختيار
احتياجات التطبيق
يعتمد اختيار موصل الطيران المناسب على مشروعك. أولاً، فكر في عدد المسامير التي تحتاجها. بعد ذلك، تحقق من الجهد الذي يستخدمه نظامك. انظر أيضاً إلى المكان الذي ستستخدم فيه الموصل. إذا كان لديك جهاز صغير، فإن قابس الطيران GX12 هو خيار جيد. لمزيد من المسامير أو موصلات أقوى، جرب موصلات الطيران GX16 أو GX20.
سلسلة GX | عدد الدبابيس | الأفضل لـ |
|---|---|---|
GX12 | 2-7 | الأجهزة الصغيرة والمساحات الضيقة |
GX16 | 2-10 | السيارات، لوحات التحكم، لوحات التحكم |
GX20 | 2-15 | الآلات الصناعية والثقيلة |
نصيحة: اختر دائماً عدد السنون والجهد الصحيحين. هذا يساعد على إيقاف المشاكل الكهربائية ويحافظ على سلامة نظامك.
التوافق
يجب عليك التحقق مما إذا كان موصل الطيران يناسب معداتك. انظر إلى حجم الموصل وتخطيط المسمار. تستخدم سلسلة GX سلسلة GX قارنة ملولبة لملاءمة محكمة. تحقق أيضاً من حجم الكابل والفتحة التي ستقوم بتركيبه فيها. هذا للتأكد من أن الموصل الدائري يدخل بسهولة.
انظر إلى أوراق البيانات لمعرفة تخطيط السنون.
تأكد من تطابق حجم الغلاف مع جهازك.
استخدم نفس السلسلة لكل من القابس والمقبس.
ملاحظة: يساعدك استخدام نفس السلسلة على تجنب أخطاء الأسلاك. كما أنه يمنحك اتصالاً قوياً وآمناً.
نصائح التثبيت
يساعد تركيب موصل الطيران بالطريقة الصحيحة على استمراره. إليك بعض الخطوات السهلة التي يجب اتباعها:
قم بمحاذاة الدبابيس قبل دفعها معاً.
قم بلف الجزء الملولب حتى يصبح محكمًا.
احرص على أن يكون التثبيت محكم بحيث لا يهتز.
استخدم الأدوات المناسبة للتركيب والتوصيل.
تحقق من عدم وجود غبار أو ماء قبل استخدام الموصل.
اتبع دائماً تعليمات الصانع عند التركيب. فهذا يحافظ على سلامة الموصل الدائري وعمله بشكل جيد في أي مكان.
أنت تعلم الآن أن موصلات الطيران من سلسلة GX متينة وآمنة. فهي تستخدم مواد قوية ولها نظام قفل. يمكنك الاختيار من بين العديد من خيارات المسامير لاستخدامات مختلفة. عند اختيار موصل طيران، تحقق من الجهد والتيار الذي تحتاجه. فكر أيضاً في المكان الذي ستستخدمه فيه. انظر دائماً إلى ورقة بيانات المنتج وتحقق من الشهادات. يساعدك هذا في العثور على أفضل موصل لمهمتك.
نصيحة: قبل تثبيت قابس الطيران الخاص بك، تحقق من الجهد المقنن والتيار المقنن. انظر إلى مقاومة التلامس والتدريع أيضًا.
المعلمة | الوصف |
|---|---|
الفولتية المقدرة | أعلى جهد يمكن للموصل التعامل معه بأمان. |
التيار المقنن | مقدار التيار الذي يمكن أن يحمله الموصل. |
مقاومة التلامس | مقدار المقاومة عند نقطة التلامس، مما يؤثر على مدى جودة عمله. |
التدريع | يساعد على منع التداخل الكهرومغناطيسي من الأجهزة الأخرى. |
اختر موصل GX حسب حجم الغلاف وعدد المسامير
تأكد من GX12، GX16، GX20، وعدد المسامير، ونمط التركيب، وتصنيف التيار، وقطر الكابل، وجانب التزاوج، وبيئة التطبيق.
