طلب موصل M8 ذو 4 دبابيس الاعتماد على عدد الدبابيس فقط قد يؤدي بسهولة إلى اختيار القطعة الخاطئة. قد لا يتوافق الموصل، وقد يعمل المستشعر بدون إشارة، أو قد يصبح اتصال الإيثرنت غير مستقر بسبب عدم تطابق الترميز أو ترتيب الدبابيس أو النوع أو الحماية أو الإنهاء.
يساعد هذا الدليل فنيي الصيانة، ومصنّعي اللوحات، وفرق المشتريات على تحديد موصل M8 ذي الأربعة دبابيس المناسب لأجهزة الاستشعار، والمشغلات، ووحدات الإدخال/الإخراج، أو شبكات إيثرنت الصناعية بسرعة 100 ميجابت/ثانية. استخدمه للاختيار وإعداد طلبات عروض الأسعار، ثم تأكد من التفاصيل النهائية بالرجوع إلى ورقة بيانات الجهاز أو الموصل.
قرار سريع:
- توصيلات المستشعر أو المشغل → اختر ترميز A موصل M8 ذو 4 دبابيس.
- إيثرنت صناعي بسرعة 100 ميجابت/ثانية → اختر أ ترميز D موصل M8 ذو 4 دبابيس.
- قطعة غيار غير معروفة ← تحقق من التوصيلات، والواجهة الأمامية، وتوزيع الدبابيس، وملصق الكابل، وبيانات الجهاز قبل الطلب.
| تشمل مجموعة موصلات سولين الدائرية المقاومة للماء خيارات M5 وM8 وM12، بما في ذلك تجميعات M8 المقاومة للماء ذات 4 دبابيس، ونماذج M8 المشفرة برمز D لتطبيقات الشبكات الصناعية. يجب التأكد من مستوى الحماية IP67/IP68، وقفل مقاومة الاهتزاز، والحماية، والهياكل المصبوبة أو المغلفة، ووثائق الاعتماد من خلال ورقة بيانات المنتج أو طلب عرض الأسعار. |
| لست متأكدًا مما إذا كنت بحاجة إلى رمز A أو رمز D؟ أرسل لنا طراز جهازك أو صورة للموصل الحالي، وسنساعدك في إيجاد الموصل المناسب. أرسل مخطط التوصيلات / طلب عرض الأسعار |
ما هو موصل M8 ذو 4 دبابيس؟
موصل M8 ذو 4 دبابيس هو موصل دائري صغير الحجم مزود بوصلة ملولبة M8 وأربعة أطراف كهربائية. يُستخدم على نطاق واسع في أنظمة الأتمتة الصناعية حيث تحتاج أجهزة الاستشعار الصغيرة، والمشغلات، ووحدات الإدخال/الإخراج المدمجة، والروبوتات، أو أدوات الآلات إلى اتصال آمن وموفر للمساحة.
يشير الرمز "M8" إلى حجم وصلة التوصيل المترية، بينما يشير الرمز "4-pin" إلى عدد نقاط التلامس الكهربائية. يجب أن تتضمن المواصفات الكاملة أيضًا الترميز، والنوع، والاتجاه، وطريقة التوصيل، وحجم الكابل، والتدريع، والتصنيف البيئي.
تشمل التكوينات الشائعة موصلات ذكر أو أنثى، مستقيمة أو بزاوية قائمة، قابلة للتوصيل الميداني أو مصبوبة في المصنع، محمية أو غير محمية، بالإضافة إلى إصدارات حاصلة على تصنيف IP67/IP68 للبيئات الصناعية المتربة أو الرطبة. ونظرًا لهذا التنوع، فإن مصطلح "M8 ذو 4 دبابيس" يصف مجموعة من المكونات وليس مكونًا واحدًا.
المعايير والنطاق
تساعد معايير موصل M8 في تحديد الواجهات الميكانيكية والترميز وتوقعات الأداء، لكنها لا تغني عن مراجعة ورقة بيانات المنتج الدقيقة. وفيما يلي أهم المراجع ذات الصلة بهذا الموضوع:
- IEC 61076-2-104: يرتبط عادةً بالموصلات الدائرية M8، بما في ذلك الإصدارات المشفرة A المستخدمة في تطبيقات أجهزة الاستشعار والمشغلات.
- IEC 61076-2-114: يرتبط عادةً بواجهات M8 المشفرة بـ D المستخدمة في شبكات الإيثرنت الصناعية.
- IEC 60529: يُحدد تصنيفات الحماية من دخول الماء والغبار مثل IP67 و IP68 (التي نشرتها اللجنة الكهروتقنية الدولية).
من الناحية العملية، يجب التأكد من تصنيف التيار النهائي، وتصنيف الجهد، ونطاق درجة الحرارة، وقطر الكابل، وطريقة الإنهاء، وأداء الإحكام من ورقة بيانات الموصل أو مجموعة الكابلات المحددة.
لماذا لا يكفي "4-pin": الرمز A مقابل الرمز D
الخطأ الأكثر شيوعًا هو طلب الموصلات بناءً على "M8 4-pin" دون التحقق من الترميز. يشير الترميز إلى نظام التثبيت الميكانيكي على سطح الموصل، والذي يساعد على منع توصيل أنواع الموصلات المختلفة بشكل خاطئ. مرجع ترميز الموصل الدائري من هارتينغ, ، يتم استخدام ترميز A بشكل شائع لتطبيقات أجهزة الاستشعار والمشغلات، بينما يتم استخدام ترميز D لنقل بيانات الإيثرنت بسرعة تصل إلى 100 ميجابت/ثانية.
حتى لو كان كلا الموصلين من نوع M8 رباعي الأطراف، فإن الإصدار المشفر A والإصدار المشفر D يختلفان في طريقة التشفير ووظائف الأطراف والاستخدامات المقصودة. يلخص الجدول أدناه الاختلافات الرئيسية قبل اختيار مجموعة كابلات جديدة.
| غرض | موصل M8 رباعي الأطراف ذو ترميز A | موصل M8 رباعي الأطراف ذو ترميز D |
| الاستخدام الرئيسي | المستشعر، والمشغل، وطاقة الإدخال/الإخراج والإشارة | بيانات إيثرنت الصناعية |
| التطبيق النموذجي | مستشعرات التقارب، والمفاتيح، ووحدات الإدخال/الإخراج المدمجة | PROFINET، EtherCAT، EtherNet/IP |
| نوع الإشارة النموذجي | L+، L−، خرج الإشارة، مساعد | زوجان من البيانات التفاضلية |
| هل يمكن أن يحل أحدهما محل الآخر؟ | لا يوجد | |
يرجى التحقق من علامة الترميز، ومجرى المفتاح، والنوع، وترقيم الدبابيس، وملصق الكابل، وبيانات الجهاز قبل الاستبدال. توفر شركة سولين مجموعات M8 مقاومة للماء ذات 4 دبابيس، بالإضافة إلى قسم مخصص. موصل M8 4P D-code مقاوم للماء ومضاد للاهتزاز لوصلات إيثرنت بسرعة 100 ميجابت/ثانية. بالنسبة لتوصيلات المستشعرات/المشغلات المشفرة برمز A، تأكد من تكوين M8 الدقيق من خلال طلب عرض أسعار أو ورقة بيانات.

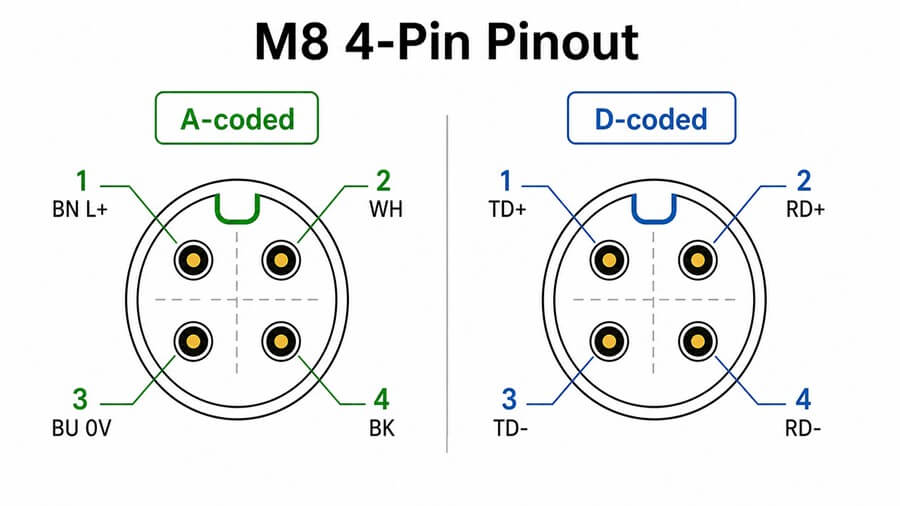

مخطط توصيل أطراف موصل M8 ذي 4 دبابيس في لمحة
استخدم المهام أدناه كفحص أولي عند تحديد الموصل، ثم تحقق من التوصيلات النهائية مقابل ورقة بيانات الجهاز أو مجموعة الكابلات.
مخطط توصيل دبابيس المستشعر/المشغل المشفر A
| دبوس | لون شائع مُرمّز برمز A | وظيفة نموذجية مشفرة بالحرف A |
| الدبوس 1 | براون (BN) | L+ / إمداد إيجابي |
| الدبوس 2 | أبيض (WH) | إشارة، أو مخرج ثانٍ، أو مساعد |
| الدبوس 3 | الأزرق (بو) | L− / 0 فولت |
| الدبوس 4 | أسود (BK) | مخرج الإشارة الأساسية |
يُعدّ نظام الترميز اللوني BN/WH/BU/BK شائعًا في العديد من كابلات أجهزة الاستشعار الصناعية، ولكن قد تختلف وظائفها باختلاف جهاز الاستشعار أو المُشغّل أو مجموعة الكابلات. راجع الوثائق المرجعية، مثل: دليل توصيل أجهزة SICK M8 و M12 (ملف PDF) توضح القائمة تخصيصات الألوان للدبابيس لكل رقم قطعة. تأكد دائمًا قبل التوصيل.
مخطط توصيل دبابيس الإيثرنت المشفر بـ D
يحمل موصل M8 ذو 4 دبابيس والمُشفّر برمز D زوجين من البيانات التفاضلية. وعادةً ما تُصنّف رسومات الموردين نقاط التلامس على النحو التالي:
| دبوس | ملصق شائع برمز D | الوظيفة |
| الدبوس 1 | TD+ | بيانات الإرسال إيجابية |
| الدبوس 2 | RD+ | استلام بيانات إيجابية |
| الدبوس 3 | TD− | بيانات الإرسال سلبية |
| الدبوس 4 | RD− | استلام بيانات سلبية |
عند توصيل الكابل بموصل RJ45، تُستخدم أربعة مواضع فقط من أصل ثمانية. يجب التأكد من مطابقة موصل M8 مع RJ45 من خلال رسم تجميع الكابل لضمان سلامة أزواج الأسلاك. عند استخدام الإيثرنت، تؤثر عوامل مثل التدريع، والتواء أزواج الأسلاك، ونوع الكابل، وجودة التوصيل على استقرار الوصلة.
| هل تحتاج إلى تخطيط الدبابيس الدقيق؟ اطلب مخطط توصيل دبابيس موصل M8 ذي الأربعة دبابيس وورقة البيانات الخاصة بالبرمجة التي تحتاجها. اطلب ورقة بيانات موصل M8 |
مقارنة بين وجه الذكر ووجه الأنثى
تُقرأ موصلات M8 الذكرية والأنثوية من وجهين مختلفين. عند توصيل الجانبين، تنعكس مواقع دبابيس التوصيل، لذا لا ينبغي نسخ أرقام الدبابيس التي تراها على وجه الموصل الذكري مباشرةً إلى وجه الموصل الأنثوي.
قبل توصيل الأسلاك أو فحص استمرارية الدائرة، حدد ما إذا كان الرسم يوضح الجانب الذكري أم الجانب الأنثوي، ثم اتبع الرسم التخطيطي الموضح في الرسم. يساعد هذا في تجنب عكس ترقيم الأطراف أثناء التوصيل الميداني أو الاستبدال.
المواصفات الكهربائية والميكانيكية
تختلف تصنيفات موصلات M8 ذات الأربعة دبابيس باختلاف نوع الموصل، وتجميع الكابل، والمادة، والشركة المصنعة. القيم المذكورة أدناه هي أمثلة شائعة في عائلات منتجات M8 الصناعية:
- التيار المقنن: العديد من نماذج الطاقة/الإشارة ذات 4 دبابيس M8 تكون حوالي 4 أمبير، اعتمادًا على تصميم الموصل وظروف التشغيل.
- الجهد المقنن: قد تتراوح النماذج الشائعة من ≤30 فولت إلى 60 فولت حسب السلسلة.
- تصنيف IP: يُعد IP67 أو IP68 شائعًا، ولكنه ينطبق فقط عندما يكون الموصل متصلًا ومحكم الإغلاق بشكل صحيح.
- نطاق درجة الحرارة: تدعم العديد من الإصدارات الصناعية نطاقًا يتراوح بين -25 درجة مئوية و+85 درجة مئوية، بينما قد تصل الطرازات الموسعة إلى +105 درجة مئوية.
- إنهاء الخدمة: قد تتوفر خيارات الكابلات الملولبة أو الملحومة أو IDC أو المضغوطة أو المصبوبة حسب السلسلة.
تنطبق تصنيفات IP67 وIP68 وفقًا للشروط المحددة في ورقة بيانات المنتج. يعتمد أداء منع التسرب الفعلي على تصميم الموصل، وتوافق غلاف الكابل، وحالة الحلقة المطاطية، والتوصيل الصحيح. إذا كنت بحاجة إلى مساعدة في اختيار فئة منع التسرب، فراجع هذا الرابط. دليل موصلات مقاومة للماء بمعايير IP67 و IP68 و IP69K.
لماذا تختار موصلات Soulin M8 للأسلاك الصناعية؟
في شركة سولين، نصنع موصلات دائرية مقاومة للماء لأنظمة الأتمتة الصناعية، بما في ذلك مجموعات موصلات M8 لأسلاك أجهزة الاستشعار، والشبكات الصناعية، وأدوات الآلات، وأنظمة التحكم. وتشمل مزايانا الرئيسية لاختيار موصل M8 رباعي الأطراف ما يلي:
- مجموعة موصلات M8 المقاومة للماء ذات 4 دبابيس وخيارات M8 المشفرة بـ D لتطبيقات الشبكات الصناعية.
- خيارات IP67/IP68 تعتمد على الطراز المحدد.
- هياكل قفل مضادة للاهتزاز وهياكل تزاوج آمنة في بعض طرازات M8.
- مقاومة للرطوبة والغبار والزيوت في البيئات الصناعية القاسية.
- غلاف PA66+GF، وموصلات مطلية بالذهب، وحلقات مانعة للتسرب، ومقاومة لدرجات الحرارة العالية/المنخفضة في بعض الطرازات.
- هياكل مصبوبة، ومغلفة، وذات طرف كابل، وهياكل مثبتة على اللوحة حسب الطراز المحدد.
- تخصيص المعدات الأصلية/تصميم المعدات الأصلية، ومتطلبات الأسلاك المخصصة، ودعم العينات المجانية، ومراجعة التكوين بناءً على طلب عرض الأسعار.
- يجب تأكيد الوثائق المتعلقة بـ UL و IATF 16949 و ISO 9001 و RoHS من خلال ورقة بيانات المنتج المختارة أو طلب عرض الأسعار.
إذا كنت بحاجة إلى أسلاك مستشعر/مشغل مُرمّزة برمز A، أو موصل شبكة صناعية مُرمّز برمز D، أو متطلبات خاصة للكابلات/الوصلات، فأرسل إلينا معلومات عن واجهة جهازك، وتوزيع دبابيس التوصيل، وبيئة التشغيل، وطول الكابل. سيقوم فريقنا بتأكيد التكوين المناسب لـ M8 من خلال مراجعة ورقة البيانات أو طلب عرض الأسعار.
| أبرز مميزات المنتج: سلسلة موصلات سولين M8 المقاومة للماءخيارات IP67/IP68 حسب الطراز المُختار. تجميعات M8 ذات 4 دبابيس وطرازات D-code. هياكل مصبوبة، ومغلفة، وذات طرف كابل، وهياكل تثبيت على اللوحة حسب الطراز. طول كابل وحماية مخصصان عبر طلب عرض أسعار → اطلع على سلسلة M8 → اطلب عينات مجانية |
ثلاثة سيناريوهات اختيار شائعة
استبدال كابل المستشعر
عند استبدال كابل المستشعر، قارن أولاً الموصل المثبت مسبقاً على الجهاز من حيث الترميز، والنوع، والاتجاه، والواجهة. ثم تحقق من ترتيب الأطراف، ولون السلك، وطول الكابل، وتصنيف الحماية (IP) وفقاً لوثائق المستشعر أو وحدة الإدخال/الإخراج.
طلب مجموعة كابلات جديدة
يجب أن تبدأ عملية تجميع الكابلات الجديدة بمواصفات واضحة. قبل طلب عرض سعر، حدد الترميز، والنوع، وطول الكابل، والتدريع، وقطر السلك، ومادة الغلاف، ونمط التوصيل، وبيئة التشغيل. يتوفر خيار جاهز مثل... مجموعة موصلات طرفية للكابلات المقاومة للماء M8 ذات 4 دبابيس يمكن تقصير هذه العملية.
اختيار شبكة إيثرنت الصناعية
تتطلب تطبيقات إيثرنت الصناعية عادةً موصل M8 رباعي الأطراف مُرمّز برمز D. تشمل الفحوصات التالية نوع الكابل، واستمرارية التدريع، وتعيين الأزواج، ومتطلبات الشبكة مثل PROFINET أو EtherCAT أو EtherNet/IP. للاطلاع على معلومات أساسية حول الترميز لسلسلة M، راجع هذا الرابط. دليل ترميز موصل M12.
سيناريوهات التطبيق
- توصيل كابلات مفاصل الروبوت: تأكيد متطلبات الاهتزاز ونصف قطر الانحناء والحركة من خلال طلب تقديم العروض.
- توصيلات أسلاك أدوات الآلات: تحقق من مستوى الزيت والرطوبة والغبار ودرجة الحرارة قبل الاختيار.
- أسلاك مستشعر خط الإنتاج ووحدات الإدخال/الإخراج: تأكد من مطابقة الترميز، والجنس، وترتيب الدبابيس، وطول الكابل، وتصنيف IP قبل الاستبدال.
كيفية اختيار موصل M8 ذي 4 دبابيس المناسب
قبل طلب عرض سعر أو استبدال موصل مثبت، تأكد من تحديد المواصفات التالية بدقة. هذا يمنع معظم حالات التأخير في التركيب واستبدال الأجزاء الخاطئة.
- البرمجة: A-coded for sensor/actor I/O; D-coded for 100 Mbit/s Ethernet.
- جنس: قابس ذكر أو مقبس أنثى، متوافق مع واجهة الجهاز.
- التوجيه: مستقيم للوصول المفتوح، بزاوية قائمة حيث يكون خلوص الكابلات محدودًا.
- إنهاء الخدمة: كابل مصبوب لضمان التكرار المحكم؛ قابل للتوصيل الميداني بواسطة برغي أو لحام أو IDC أو تجعيد للتجميع في الموقع.
- الحماية: محمي لشبكات الإيثرنت الصناعية، والمناطق ذات الضوضاء العالية، والمحركات، أو الكابلات الطويلة.
- تصنيف IP: قم بمطابقة الموصل مع الغبار، والغسيل، والزيت، وسائل التبريد، والتعرض للعوامل الخارجية.
- القطر الخارجي للكابل ومقياس السلك: تأكد من نطاق المشبك، والمقطع العرضي للموصل، وتصنيف التيار، ومتطلبات الانحناء.
قبل الطلب: تأكد من الترميز، وتحقق من عرض الواجهة الصحيح، وراجع ورقة البيانات، وتأكد من أن الموصل مناسب للبيئة الفعلية. لمطابقة التكوين الكامل عبر M5 وM8 وM12، راجع مجموعة موصلات سولين الدائرية المقاومة للماء.
| احصل على كتالوج منتجات Soulin أو قائمة التحقق من اختيار M8/M12.قارن بين متطلبات الترميز، والنوع، وتوزيع الأطراف، والحماية، وتصنيف IP، وبنية الكابل، والإنهاء قبل طلب عرض الأسعار. الحصول على الكتالوج / طلب قائمة التحقق |
مقارنة بين موصل M8 ذي 4 دبابيس وموصل M12 ذي 4 دبابيس
تُستخدم موصلات M8 ذات الأربعة دبابيس عندما تكون المساحة محدودة، كما هو الحال في أجهزة الاستشعار الصغيرة، ووحدات الإدخال/الإخراج المدمجة، وتصميمات الآلات الضيقة. أما موصلات M12 ذات الأربعة دبابيس فهي أكبر حجماً، وغالباً ما يتم اختيارها لتوفير واجهات ميكانيكية أقوى، أو كابلات ذات أحجام أكبر، أو متطلبات كهربائية أعلى.
| غرض | M8 ذو 4 دبابيس | M12 4-pin |
| مقاس | صغير الحجم | أكبر وأقوى |
| الأفضل لـ | أجهزة استشعار، منافذ إدخال/إخراج صغيرة الحجم، مساحات ضيقة | أسلاك أكثر متانة، وكابلات أكبر |
| مساحة التركيب | مساحة محدودة | مساحة أكبر للكابلات |
| استخدام الإيثرنت | خيارات D-coded بسرعة 100 ميجابت/ثانية | خيارات إضافية لترميز البيانات/الطاقة |
| القوة الميكانيكية | مناسب للأحمال الخفيفة والمدمجة | أعلى؛ أفضل للاهتزازات والكابلات الأكبر حجماً |
| نصيحة للاختيار | اختر عندما تكون المساحة مهمة | اختر عندما تكون قوة الكابل أو حجمه مهمين. |
نموذج طلب عرض أسعار قابل للنسخ
يمكنك نسخ التنسيق التالي عند إرسال استفسار إلى مورد الموصلات:
- الموصل المطلوب: M8 / 4-pin / A-coded أو D-coded / ذكر أو أنثى / مستقيم أو بزاوية قائمة / محمي أو غير محمي / مصبوب أو قابل للتوصيل الميداني / IP67 أو IP68 / الجهد المقنن / التيار المقنن / القطر الخارجي للكابل / مقياس السلك / طول الكابل / درجة حرارة التشغيل / بيئة التطبيق.
- التطبيق: أسلاك المستشعرات، أسلاك المشغلات، وحدة الإدخال/الإخراج، إيثرنت صناعي، أدوات الآلات، الروبوتات، المعدات الخارجية، أو حالة استخدام محددة أخرى.
- متطلبات خاصة: مقاومة الزيت، مقاومة سائل التبريد، كابل عالي المرونة، طول مخصص، واجهة تركيب على اللوحة، تصميم مضاد للإدخال الخاطئ، أو طلب شهادة محددة.
للحصول على معلومات حول حالات الاستخدام على مستوى التطبيق والمساعدة في التكوين، راجع Soulin's حلول توصيل الأتمتة الصناعية. تشمل التركيبات النموذجية وصلات مستشعر محكمة الإغلاق صغيرة الحجم، ووحدات الإدخال/الإخراج لخط الأتمتة، ووصلات M8 المشفرة بـ D لـ EtherCAT/PROFINET، وكابلات مفاصل الروبوت حيث تكون المساحة والاهتزاز والحركة المتكررة مهمة.
